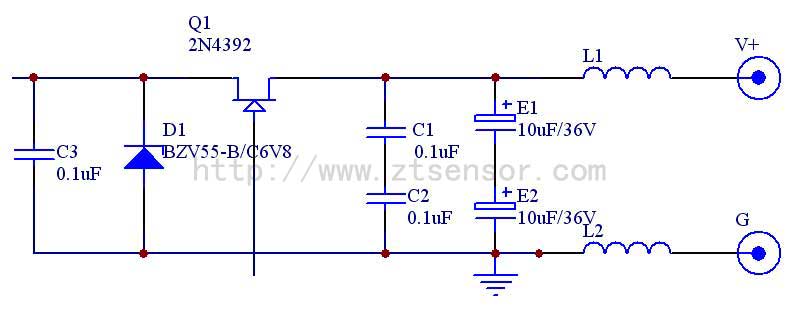

1、仿真對象 CYB320型薄膜壓力傳感器電路電源輸入部分濾波電路，電路如圖1所示。

圖1 CYB320型薄膜壓力傳感器電源輸入濾波電路

所使用元器件列表如下：

2、仿真工具 仿真工具為MultiSim。該電路實現的主要功能是高頻率波，幅頻特性曲線如圖率響應：

圖2 幅頻特性曲線;

從圖可以看出電路的截止頻率約為64.6KHz，高于64.6KHz的信號將大幅衰減。

3、仿真項目     仿真項目為CS101，用來檢測EUT承受耦合道輸入電源線（不包括回線）上的干擾信號的能力，頻率范圍25Hz—150kHz。

4、仿真結果

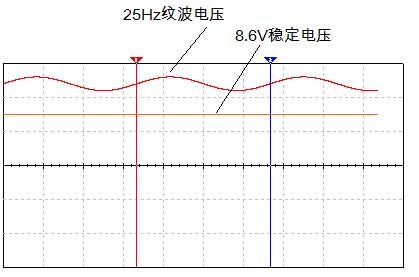

a、Vin輸入條件：電壓12V，Vpp=1V，紋波頻率25Hz。 用示波器測Vo=8.6Ｖ，見圖3。

b、Vin輸入條件：電壓12V，Vpp=1V，紋波頻率5kHz。 用示波器測Vo＝8.6V，見圖4。

c、Vin輸入條件：電壓12V，Vpp=1V，紋波頻率150KHz。 用示波器測Vo=8.6V，見圖5。

圖 3                                                      圖4                                                      圖5

從CS101的仿真數據看，當輸入發生電壓1V的Vpp從25Hz~150KHz變化時，CYB320型薄膜壓力傳感器的輸出基本不變化，因此，我們認為電路設計可行。本文源自澤天傳感，版權所有，轉載請保留出處。
